شیر سوپاپی فاراب نوعی از شیرآلات است که در خطوط انتقال آب و شبکه‌های آب استفاده می‌شود. این شیر برای کنترل عبور آب در لوله‌ها به کار می‌رود. بدنه شیر، دیسک یا مجرابند، ساقه و قطعات آب ‌بندی را شامل می‌شود. زمانی که این قطعات حرکت می‌کنند، مسیر آب باز یا بسته می‌شود. شیرهای سوپاپی فاراب بر اساس جنس بدنه و شرایط  کاری در چند گروه مختلف تقسیم بندی می‌شوند. سه مدل اصلی این شیر عبارتند از: چدنی، فولادی بیلوز و چدنی بخار.

شیر سوپاپی فاراب در سایزهای مختلفی تولید می‌شود بنابراین می‌توان آن را در لوله‌هایی با قطرهای مختلف نصب کرد. هنگام انتخاب مدل، باید به جنس بدنه، فشار کاری، ابعاد، نوع اتصال و مشخصات قطعات داخلی توجه کرد. این نکات به شما کمک می‌کند تا در زمان خرید شیر سوپاپی، انتخابی داشته باشید کمه با شرایط کاری خط مورد نظر کاملا سازگار باشد.

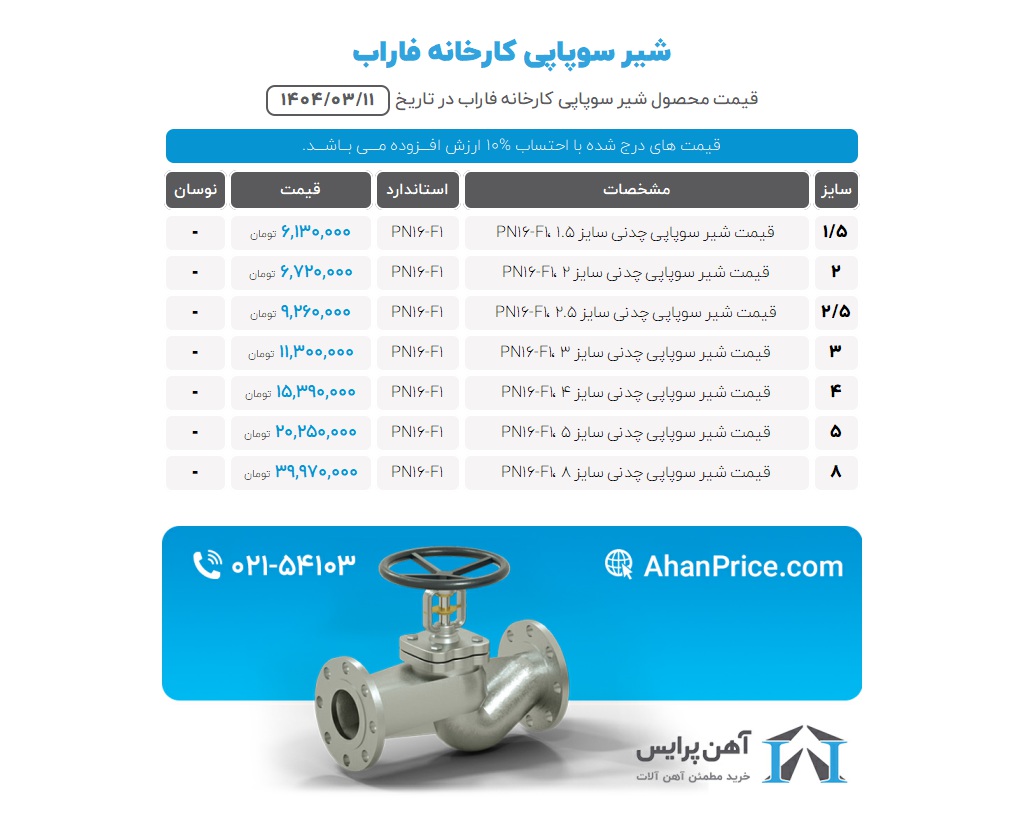

قیمت شیر سوپاپی فاراب در تاریخ 1405/09/01

طبق آخرین گزارش ثبت شده در 1405/09/01، نرخ های محصولات کارخانه فاراب روند ثابت را با تغییری برابر 0 ریال طی کرده اند. در حال حاضر قیمت شیر سوپاپی چدنی سایز 1.5 ،PN16-F1 با {p_min_price} ریال ارزان ترین گزینه موجود است و قیمت شیر سوپاپی چدنی سایز 8 ،PN16-F1 با 850,600,000 ریال در بالاترین سطح قیمتی قرار دارد. حتی نوسان 0 ریالی در 1405/09/01 به سرعت در بازار بازتاب پیدا می کند و روند ثابت را تحت تأثیر قرار می دهد.

مشخصات فنی شیر سوپاپی فاراب

ساختار داخلی شیر سوپاپی فاراب به طور مستقیم بر عملکرد و آب ‌بندی آن تاثیر می‌گذارد. دیسک شیر که به شکل استوانه‌ای مخروطی است، از استیل 304 ساخته شده و به استم وصل می‌شود. وقتی شیر بسته می‌شود، دیسک روی رینگ نشیمنگاه می‌نشیند؛ این رینگ نیز از استیل 304 ساخته شده و تماس آن با دیسک مسیر عبور سیال را می‌بندد. در این نوع شیر، مسیر سیال نسبت به ورودی حدود 180 درجه جهت می‌گیرد. این ویژگی به همراه ساختار شیر باعث می‌شود که برای هر خط بر پایه شرایط واقعی انتخاب شود.

یکی از تفاوت‌های مهم مدل‌های فاراب، جنس بدنه و نوع سیال است:

مدل شیر

جنس بدنه

کاربرد مورد نظر

مشخصه ظاهری

شیر سوپاپی چدنی

چدن

آب

آبی

شیر سوپاپی چدنی بخار

چدن

بخار

نقره‌ای

شیر سوپاپی فولادی بیلوز

فولاد

روغن داغ

نقره‌ای

مدل فولادی بیلوزدار برای روغن داغ طراحی شده و دمای کاری‌ آن با مدلی که برای بخار استفاده می‌شود، متفاوت است. بنابراین صرفا به خاطر ظاهر مشابه، نمی‌توان این دو مدل را جایگزین یکدیگر کرد.



شیر سوپاپی فاراب می‌تواند بسته به نیاز پروژه به عملگر برقی، عملگر بادی یا گیربکس متصل شود. در این حالت شیر می‌تواند به ‌عنوان ولو برای تنظیم جریان به کار رود. عملگرهای نصب ‌شده می‌توانند فرمان باز یا بسته (ON/OFF) را اجرا کنند و در سیستم‌های کنترلی سیگنال ۴ تا ۲۰ میلی ‌آمپر را برای کنترل از طریق PLC دریافت کنند.

ابعاد شیر سوپاپی فاراب

ابعاد شیر سوپاپی فاراب به نوع شیر و سایز اسمی آن بستگی دارد.

در ادامه، ابعاد مدل‌های چدنی، فولادی و بخار فاراب را بر اساس اطلاعات فنی محصول آورده‌ایم.

ابعاد شیر سوپاپی چدنی فاراب

مدل چدنی در سایزهای ۵۰ تا ۱۵۰ میلی ‌متر، مطابق جدول زیر عرضه می‌شود:

سایز اسمی (میلی‌ متر)

۵۰

۸۰

۱۰۰

۱۵۰

D

۱۶۵

۲۰۰

۲۲۰

۲۸۵

K

۱۲۵

۱۶۰

۱۸۰

۲۴۰

L

۲۳۰

۳۱۰

۳۵۰

۴۸۰

H

۲۵۰

۲۶۵

۳۷۰

۵۱۵

D1

۱۵۰

۲۲۵

۳۰۰

۴۰۰

D2

۱۸

۱۸

۱۸

۲۲

B

۱۸

۲۰

۲۰

۲۲

تعداد سوراخ

۴

۸

۸

۸

وزن (کیلو گرم)

۱۵.۵

۲۵

۴۴

۹۳



ابعاد شیر سوپاپی فولادی فاراب

شیر فولادی بیلوزدار فاراب نیز در سایزهای ۵۰ تا ۲۰۰ میلی‌ متر تولید می‌شود.

سایز اسمی (میلی ‌متر)

۵۰

۸۰

۱۰۰

۱۵۰

D

۱۶۵

۲۰۰

۲۲۰

۲۸۵

K

۱۲۵

۱۶۰

۱۸۰

۲۴۰

L

۲۳۰

۳۱۰

۳۵۰

۴۸۰

H

۲۵۰

۲۶۵

۳۷۰

۴۱۰

D1

۱۶۰

۲۰۰

۲۵۰

۳۱۵

D2

۱۸

۱۸

۱۸

۲۲

B

۱۸

۲۰

۲۰

۲۲

تعداد سوراخ

۴

۸

۸

۸

وزن (کیلو گرم)

۹.۱

۱۶.۷۵

۲۴.۳

۶۵



ابعاد شیر سوپاپی بخار فاراب

مدل چدنی بخار فاراب در محدوده سایزی ۱۵ تا ۲۵۰ میلی ‌متر طراحی می‌شود.

سایز اسمی (میلی ‌متر)

۵۰

۸۰

۱۰۰

۱۵۰

D

۱۶۵

۲۰۰

۲۲۰

۲۸۵

K

۱۲۵

۱۶۰

۱۸۰

۲۴۰

L

۲۳۰

۳۱۰

۳۵۰

۴۸۰

H

۳۰۵

۳۸۰

۴۵۵

۴۷۵

D1

۱۶۰

۲۰۰

۲۵۰

۳۱۵

D2

۱۸

۱۸

۱۸

۲۲

B

۱۸

۲۰

۲۰

۲۲

تعداد سوراخ

۴

۸

۸

۸

وزن (کیلو گرم)

۱۴.۵

۲۸

۴۲

۷۴



کاربردهای شیر سوپاپی فاراب

شیر سوپاپی فاراب در بخش‌های مختلف تاسیسات و شبکه‌های انتقال سیال استفاده می‌شود. مدل شیر باید بر اساس نوع سیال، دمای کاری و شرایط خط انتخاب شود.

 مهم‌ترین کاربردهای این شیر عبارت‌اند از:

  • تاسیسات صنعتی و ساختمانی: برای کنترل جریان در خطوط لوله و تجهیزات تاسیساتی به کار می‌رود.
  • صنایع آب و فاضلاب: در شبکه‌های انتقال و توزیع آب مورد استفاده قرار می‌گیرد.
  • تهویه مطبوع: در مدارهای مرتبط با تجهیزات HVAC کاربرد دارد.
  • تاسیسات حرارتی و برودتی: به منظور کنترل جریان سیال در مدارهای گرمایش و سرمایش مورد استفاده قرار می‌گیرد.

راهنمای خرید شیر سوپاپی فاراب

در زمان خرید شیر سوپاپی فاراب بهتر است سفارش را بر اساس شرایط واقعی خط لوله ثبت کنید.

موارد زیر اطلاعاتی هستند که قبل از خرید باید مشخص کنید:

  1. در ابتدا باید نوع سیال را مشخص کنید. اگر سیال آب باشد، مدل چدنی مناسب است؛ اگر سیال بخار یا روغن داغ باشد، باید از مدل فولادی یا مدل مخصوص بخار استفاده کنید. این مدل‌ها برای دماهای بالاتر ساخته شده‌اند.
  2.  سایز اسمی خط را بررسی کنید. سایز شیر باید دقیقا با قطر لوله و فلنج‌های موجود هم‌ خوانی داشته باشد. اگر می‌خواهید شیر قبلی را جایگزین کنید، طول شیر و ابعاد فلنج هم باید چک شوند.
  3. فشار کاری را در نظر بگیرید. مدل چدنی فلنجی فاراب برای فشار کاری ۱۶ بار طراحی شده است. فشار واقعی خط باید داخل محدوده مجاز این شیر باشد.
  4. دمای سیال را جدی بگیرید. مدل چدنی تا ۸۰ درجه سانتی ‌گراد می‌تواند کار کند؛ برای خطوطی که دمای بالاتر دارند، باید مدل مناسب‌تر با دمای بالاتر انتخاب شود.
  5. نوع اتصال را با پروژه خود تطبیق دهید. شیرهای این بخش اتصال فلنجی دارند. استاندارد و ابعاد فلنج باید با فلنج‌های موجود در خط سازگار باشد.
  6. جنس قطعات را متناسب با کاربرد بررسی کنید. بدنه و کلاهک مدل چدنی از چدن داکتیل ساخته شده‌اند و دیسک و رینگ از فولاد AISI 304 هستند. این مشخصات را هنگام خرید چک کنید تا مطمئن شوید محصول با شرایط کاری شما سازگار است.
  7. تعداد و محل نصب را از قبل مشخص کنید. در هنگام خرید بهتر است سایز و تعداد شیرهای مورد نیاز برای هر بخش از خط را از قبل مشخص کنید تا سفارش دقیق‌تری داشته باشید.

مشاوره رایگان خرید شیر سوپاپ فاراب متناسب با نیاز شما

انتخاب شیر سوپاپی زمانی ساده‌تر می‌شود که مشخصات خط قبل از خرید به طور کامل بررسی شده باشد. در مجموعه آهن ‌پرایس می‌توانید اطلاعاتی مانند سایز، نوع سیال، فشار و دمای کاری و تعداد مورد نیاز را در اختیار کارشناسان فروش قرار دهید تا مدل مناسب بر اساس شرایط پروژه شما بررسی شود.

در صورتی که بین مدل چدنی، فولادی بیلوزدار یا بخار فاراب مردد هستید، کارشناسان فروش این مجموعه می‌توانند تفاوت مشخصات این مدل‌ها را برای شما توضیح دهند. برای سفارش‌های حجم بالا نیز می‌توانید مشخصات چند سایز یا تعداد مختلف را اعلام کنید تا جزئیات خرید و تامین دقیق‌تر بررسی شود.

برای دریافت مشاوره و اطلاع از شرایط خرید شیر سوپاپی فاراب می‌توانید با شماره 02154103 تماس بگیرید. پس از مشخص شدن مشخصات سفارش، جزئیات مربوط به قیمت، تعداد، محل تحویل و شرایط ارسال بررسی و در قالب پیش ‌فاکتور ارائه می‌شود.
