شیر پروانه اییکی از اجزای مهم در سیستمهای لوله کشی شیر صافی است. وظیفه اصلی شیر صافی، حذف ذرات جامد و معلق موجود در سیال عبوری میباشد که این ذرات شامل شن، ماسه، زنگ زدگی و سایر آلودگیهای فیزیکی هستند. در صورتی که این ذرات به تجهیزات حساس مانند پمپها، شیرهای کنترل و کنتورها وارد شوند، میتوانند عملکرد آنها را مختل کنند.
شیر صافی میراب به علت دارا بودن توری استیل ضد زنگ، این ذرات را در همان ابتدای مسیر میگیرد و اجازه نمیدهد به بخشهای بعدی سیستم راه پیدا کنند. این ویژگی ساده و کاربردی با توجه به قیمت شیر صافی این کارخانه که به نسبت کیفیت آن اقتصادی بحساب می آید، میتواند هزینههای تعمیر و نگهداری را به طور قابل توجهی کاهش دهد.
- در شبکههای آبرسانی این شیر از ورود شن، ماسه و زنگ زدگی به مخازن و کنتورها جلوگیری میکند. در سیستمهای پمپاژ هم با گرفتن رسوبات، از سایش پروانه و یاتاقانهای پمپ جلوگیری کرده و عمر مفید آنها را افزایش میدهد.
- شیر صافی میراب با حذف آلودگیها در خطوط بخار فشار پایین و متوسط، از گرفتگی تلههای بخار و شیرهای کنترل جلوگیری میکند. در صنایع نفت، گاز و پتروشیمی هم این محصول به عنوان یک فیلتر اولیه، از تجهیزات حساس مانند کمپرسورها و توربینها محافظت میکند.
- در سیستمهای حرارتی و برودتی مانند چیلرها و بویلرها، نصب شیر صافی از گرفتگی مبدلها و کاهش انتقال حرارت جلوگیری کرده و مصرف انرژی را بهینه میکند.
- در سامانههای اطفاء حریق، استفاده از شیر صافی میراب اطمینان از عملکرد صحیح سیستم در شرایط بحرانی را افزایش میدهد.
- در صنایع غذایی نیز شیر صافی میراب به عنوان فیلتر درشت گیر در ابتدای خطوط تولید، از ورود آلودگیهای فیزیکی به مراحل بعدی جلوگیری میکند.
- در سیستمهای آبیاری قطرهای، این شیر از گرفتگی قطره چکانها جلوگیری کرده و راندمان آبیاری را تا حد زیادی افزایش میدهد.
به طور کلی، هر جایی که نیاز به محافظت از تجهیزات حساس در برابر ذرات معلق وجود داشته باشد، شیر صافی میراب به عنوان یک راهکار ساده و موثر در نظر گرفته میشود.
قیمت شیر صافی میراب
قیمت شیر صافی میراب تحت تاثیر عوامل گوناگونی قرار دارد. شناخت این عوامل به خریداران کمک میکند تا با آگاهی بیشتری اقدام به تهیه این محصول کنند. در ادامه این عوامل را توضیح دادهایم:
- سایز شیر یکی از اصلیترین عوامل تعیین کننده قیمت محسوب میشود. هرچه قطر شیر بزرگتر باشد، مواد اولیه بیشتری مصرف شده و در نتیجه هزینه ساخت افزایش مییابد.
- نوع اتصال نیز در قیمت تاثیر مستقیمی دارد. شیرهای فلنجدار به دلیل فرآیند تولید پیچیدهتر و مصرف مواد بیشتر، قیمت بالاتری نسبت به نمونههای دندهای دارند.
- جنس بدنه و توری از دیگر عوامل موثر است. بدنه چدن داکتیل قیمت معمولی دارد اما اگر از فولاد کربنی یا استیل برای سیالهای خاص استفاده شود، هزینه به شدت افزایش مییابد.
- کلاس فشار کاری نیز تأثیر گذار است. هرچه کلاس فشار بالاتر باشد، ضخامت بدنه بیشتر و قیمت نهایی بالاتر میرود.
- عوامل کلان اقتصادی از جمله نرخ ارز و قیمت جهانی مواد اولیه، بیشترین تأثیر را بر قیمت نهایی این محصول دارند. افزایش نرخ ارز، هزینه تامین چدن، فولاد و استیل را بالا میبرد و در نتیجه قیمت تمام شده شیر صافی را افزایش میدهد.
- شرایط سیاسی، تحریمها و تنشهای نظامی نیز از عواملی هستند که هزینه تولید، حمل و نقل و بیمه را تحت تاثیر قرار میدهد و در نهایت قیمت محصول دستخوش تغییر میشود.
- هزینه حمل و نقل، افزایش قیمت سوخت و نوسانات فصلی تقاضا نیز سهمی در تعیین قیمت نهایی دارند.
با توجه به موارد فوق، برای دریافت لیست قیمت شیرآلات صافی میراب به روز، توصیه میشود با فروشندگان معتبر مانند آهن پرایس تماس گرفته و شرایط روز بازار را از کارشناسان استعلام کنید.
انواع شیر صافی میراب
شیرهای صافی میراب در مدلهای گوناگونی تولید میشوند تا بتوانند نیازهای مختلفی را پوشش دهند. در ادامه به معرفی انواع این مدلها میپردازیم:

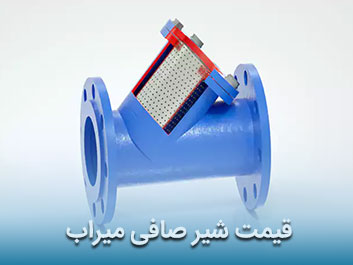

شیر صافی تیپ Y (مدل SYF)
این مدل از نظر شکل ظاهری به حرف Y شباهت دارد و پرکاربردترین نوع شیر صافی محسوب میشود. توری درون این شیر را میتوان به راحتی تعویض یا تمیز کرد. کاربرد این مدل نیز در خطوط گاز، مایع و بخار است. جنس بدنه آن معمولا از چدن داکتیل بوده و در سایزهای ۲ تا ۱۲ اینچ تولید میشود.
شیر صافی تیپ Y لاینینگ شده
این مدل برای خطوطی که سیال خورنده مانند آب دریا از آنها عبور میکند، کاربرد گستردهای دارد. سطح داخلی این شیر هم با پوشش الاستومری (لاستیکی) پوشانده میشود تا سیال خورنده به طور مستقیم با بدنه چدنی تماس نداشته باشد و از خوردگی بدنه تا حد زیادی جلوگیری شود. این پوشش به طور معمول از جنس EPDM یا Ebonite است.
شیر صافی تیپ T (مدل STF)
این مدل برای سیستمهایی با دبی بالاتر و خطوط لوله بزرگتر مناسب است. برخلاف مدل Y که اریب است، ساختار این شیر به شکل T طراحی شده و سطح تصفیه بیشتری دارد. این نوع شیر در سایزهای بزرگتر تا ۴۸ اینچ تولید میشود. این مدل دارای پیچ هواگیری روی درپوش و پیچ تخلیه در قسمت انتهایی بدنه است که تمیز کاری را راحت میکند.
شیر صافی یک سر فلنج (SIS)
این مدل برای نصب در ورودی مکش پمپها طراحی شده است. کاربرد اصلی آن هم در آبگیری از منابع طبیعی مانند رودخانهها، دریاچهها و سدها است و وظیفه آن جلوگیری از ورود آشغال و ذرات درشت به پمپ میباشد.
مشخصات فنی شیر صافی میراب
به طور کلی شیرهای صافی میراب با رعایت استانداردهای معتبر بینالمللی تولید میشوند. در ادامه به بررسی دقیق مشخصات فنی این محصولات میپردازیم:
- جنس بدنه: بدنه شیرهای صافی میراب معمولا از جنس چدن داکتیل است. این مواد استحکام بالایی در برابر ضربه و فشار دارند و از انعطاف پذیری مناسبی هم برخوردارند.
- جنس توری (صافی): توری به کار رفته در این شیرها از استیل ضد زنگ با گرید ۳۰۴ ساخته میشود. این جنس در برابر زنگ زدگی و خوردگی مقاومت بالایی دارد و عمر مفید توری را به شدت افزایش میدهد . همچنین توری قابلیت تعویض هم دارد.
- محدوده سایز تولید: سایزهای رایج این شیرها از ۲ اینچ شروع شده و تا ۱۲ اینچ و در برخی مدلها تا ۴۸ اینچ نیز قابل تولید است.
- کلاس فشار کاری: شیرهای صافی میراب در کلاس فشار PN16 (تحمل فشار ۱۶ بار) تولید میشوند که برای اکثر پروژههای آبرسانی، ساختمانی و صنعتی مناسب است. البته در صورت نیاز به تحمل فشار بالاتر، امکان تولید در کلاسهای PN25 و PN40 نیز وجود دارد.
- محدوده دمای کاری: دمای مجاز کار با این نوع شیرها معمولا تا ۸۰ درجه سانتی گراد است . این محدوده دمایی برای استفاده با آب سرد و گرم شهری، آب دریا و بسیاری از سیالات صنعتی مناسب است.
- نوع اتصالات: شیرهای صافی میراب در دو نوع اتصال رزوه ای و فلنج دار تولید میشوند؛ نوع رزوه ای (دنده ای) مناسب برای سایزهای کوچکتر و خطوط با فشار کمتر بوده و نوع فلنجدار به دلیل بزرگتر بودن سایز آن در خطوط با فشار بالا که نیاز به اتصال محکمتری دارند، به کار گرفته می شود. همچنین فلنجها مطابق با استانداردهای بینالمللی مانند DIN و ANSI تولید میشوند.
- پوشش سطحی: بدنه این شیرها معمولا با رنگ اپوکسی پودری پوشانده میشود تا در برابر رطوبت، خوردگی و سایش مقاومت بالایی داشته باشند و از تماس مستقیم بدنه چدنی با محیط بیرون هم جلوگیری شود. ضخامت این پوشش هم حداقل ۲۵۰ میکرون است.
- استانداردهای ساخت: شیرهای صافی میراب مطابق با استانداردهای معتبر جهانی از جمله DIN (آلمان) و ISO (سازمان بینالمللی استاندارد) تولید میشوند که این موضوع نشان دهنده کیفیت بالای این محصولات است.
مکانیزم شیر صافی میراب
نحوه عملکرد شیر صافی میراب بسیار ساده است. در مسیر عبور سیال، یک توری مقاوم از جنس استیل ضد زنگ قرار میگیرد و مانند یک الک عمل میکند. سیال از داخل این توری عبور کرده و تمام ذرات معلق و آلودگیهای فیزیکی، در سطح توری به دام میافتند. آب یا سیال تمیز از سمت دیگر شیر خارج شده و به مسیر خود ادامه میدهد.
البته پس از مدتی استفاده، توری با ذرات معلق پر میشود و لازم است تمیز شود. تمیز کردن توری با باز کردن درپوش پایین یا جانبی شیر انجام میشود؛ بدون اینکه نیاز به جدا کردن شیر از خط لوله باشد. این ویژگی باعث شده است که شیر صافی تیپ Y در میان تکنسینها و اپراتورهای تاسیسات به انتخابی رایج تبدیل شود زیرا عملیات نگهداری و سرویس آن بسیار ساده است.
درپوش دسترسی ممکن است در پایین بدنه (مدلT ) یا در زاویه (مدل Y) تعبیه شده باشد. همچنین در مدلهایی که مجهز به پیچ تخلیه هستند، قبل از باز کردن درپوش، میتوانید فشار داخل محفظه را تخلیه کنید تا فرآیند تمیز کاری با ایمنی بیشتری انجام شود.
تحمل فشار و دمای شیر صافی میراب
شیر صافی میراب بسته به جنس بدنه و کلاس کاری، توان تحمل فشار مناسبی دارد. در مدلهای چدنی فشار کاری استاندارد بین ۱۰ تا ۱۶ بار تعریف میشود. در مدلهای فولادی که برای شرایط سختتر تولید میشوند، فشار کاری تا ۲۵ بار و در برخی موارد بالاتر نیز قابل افزایش است.
یکی از نکات مهم در مورد شیرهای صافی، تاثیر دما بر میزان تحمل فشار آنها است. با افزایش دمای سیال، مقاومت بدنه در برابر فشار کاهش پیدا میکند. این موضوع به دلیل نرمتر شدن مواد و کاهش استحکام مکانیکی در دماهای بالا رخ میدهد.
برای مدلهای چدنی، در دمای بین صفر تا ۸۰ درجه سانتی گراد، فشار قابل تحمل برابر با ۱۶ بار است. زمانی که دما به محدوده ۸۰ تا ۱۵۰ درجه میرسد، این مقدار به حدود ۱۲ بار کاهش مییابد. همچنین در دمای بین ۱۵۰ تا ۲۰۰ درجه، فشار قابل تحمل به حدود ۸ بار میرسد.
معمولا مدلهای فولادی به دلیل استحکام بالاتر، کاهش فشار کمتری در دماهای بالا تجربه میکنند. همچنین مدلهای لاینینگ شده که پوشش داخلی دارند، محدوده دمایی مشخصتری دارند و برای دماهای بالای ۸۰ درجه توصیه نمیشوند.
به طور کلی شیر صافی میراب برای اکثر خطوط آب سرد و گرم شهری، روغن سبک، هوای فشرده و بخار معمولی با فشار و دمای استاندارد، گزینه مناسبی محسوب میشود.
همچنین برای پروژههایی که دما یا فشار خارج از محدوده استاندارد دارند، باید مدلهای خاص شیر صافی با جنس بدنه متفاوتی انتخاب شوند.
نکات مهم قبل از خرید شیر صافی میراب
قبل از خرید شیر صافی میراب، توجه به چند نکته ضروری به شما کمک میکند تا انتخاب دقیقتری داشته باشید و از هزینههای اضافی جلوگیری کنید. در ادامه این نکات را توضیح دادهایم:
- تشخیص دقیق نیاز پروژه: در ابتدا باید نوع سیال عبوری (آب، بخار، روغن و یا مواد شیمیایی)، دما و فشار کاری را با دقت مشخص کنید. این موارد میتوانند به طور مستقیم بر جنس بدنه و نوع توری تاثیر گذار باشند. به عنوان مثال، مدلهای چدنی برای آب و بخار کم فشار گزینه مناسبی هستند و مدلهای فولادی یا استیل هم برای شرایط سختتر انتخاب میشوند.
- انتخاب سایز مناسب: سایز شیر صافی باید با قطر لولههای پروژه کاملا هماهنگ باشد. سایزهای رایج این شیر از ۲ اینچ تا ۱۲ اینچ موجود است. دقت داشته باشید که انتخاب اشتباه میتواند مشکلات اتصال و افت فشار را به همراه داشته باشد.
- نوع اتصال: شیرهای صافی در دو مدل دندهای و فلنج دار عرضه میشوند. نوع فلنج دار برای سایزهای بزرگ و فشارهای بالاتر مناسبتر است و اتصال محکمتری فراهم میکند.
- جنس توری و مش آن: توریهایی که از جنس استیل ضد زنگ هستند، ماندگاری بالایی دارند. همچنین باید عدد مش (تعداد روزنهها در واحد سطح) را بر اساس میزان دقت مورد نیاز خود انتخاب کنید. عدد مش بالاتر به معنای گرفتن ذرات ریزتر است.
- کلاس فشار (PN): بیشتر مدلهای استاندارد در کلاس PN16 تولید میشوند. اگر پروژه نیاز به تحمل فشار بیشتر داشته باشد باید مدلهای PN25 یا PN40 را سفارش دهید.
- توجه به استانداردها: اطمینان از رعایت استانداردهای معتبر مانند DIN و ISO، نشان دهنده کیفیت ساخت و قابلیت اطمینان محصول است.
- مقایسه قیمت و شرایط بازار: همان طور که توضیح دادیم، قیمت شیر صافی میراب به عواملی مانند سایز، جنس، کلاس فشار، نوسانات نرخ ارز، میزان عرضه و تقاضا و شرایط اقتصادی و سیاسی کشور وابسته است. برای اطلاع از شرایط خرید و انتخاب بهترین گزینه، مشاوره با کارشناسان مجرب مجموعه آهن پرایس توصیه میشود.
مجموعه آهن پرایس به عنوان یکی از تامین کنندگان معتبر محصولات صنعتی، با ارائه قیمتهای به روز، تضمین اصالت کالا و ضمانت نامه معتبر، همراه شما در انتخاب مطمئن و مقرون به صرفه است. همچنین مشاوره فنی رایگان پیش از خرید، امکان انتخاب دقیقترین مدل متناسب با پروژه شما را فراهم میکند.
به منظور دریافت لیست قیمت شیرآلات صافی میراب و مشاوره تخصصی قبل از خرید، میتوانید از طریق شماره 02154103 با کارشناسان آهن پرایس تماس بگیرید.
