جدول وزن آهن آلات

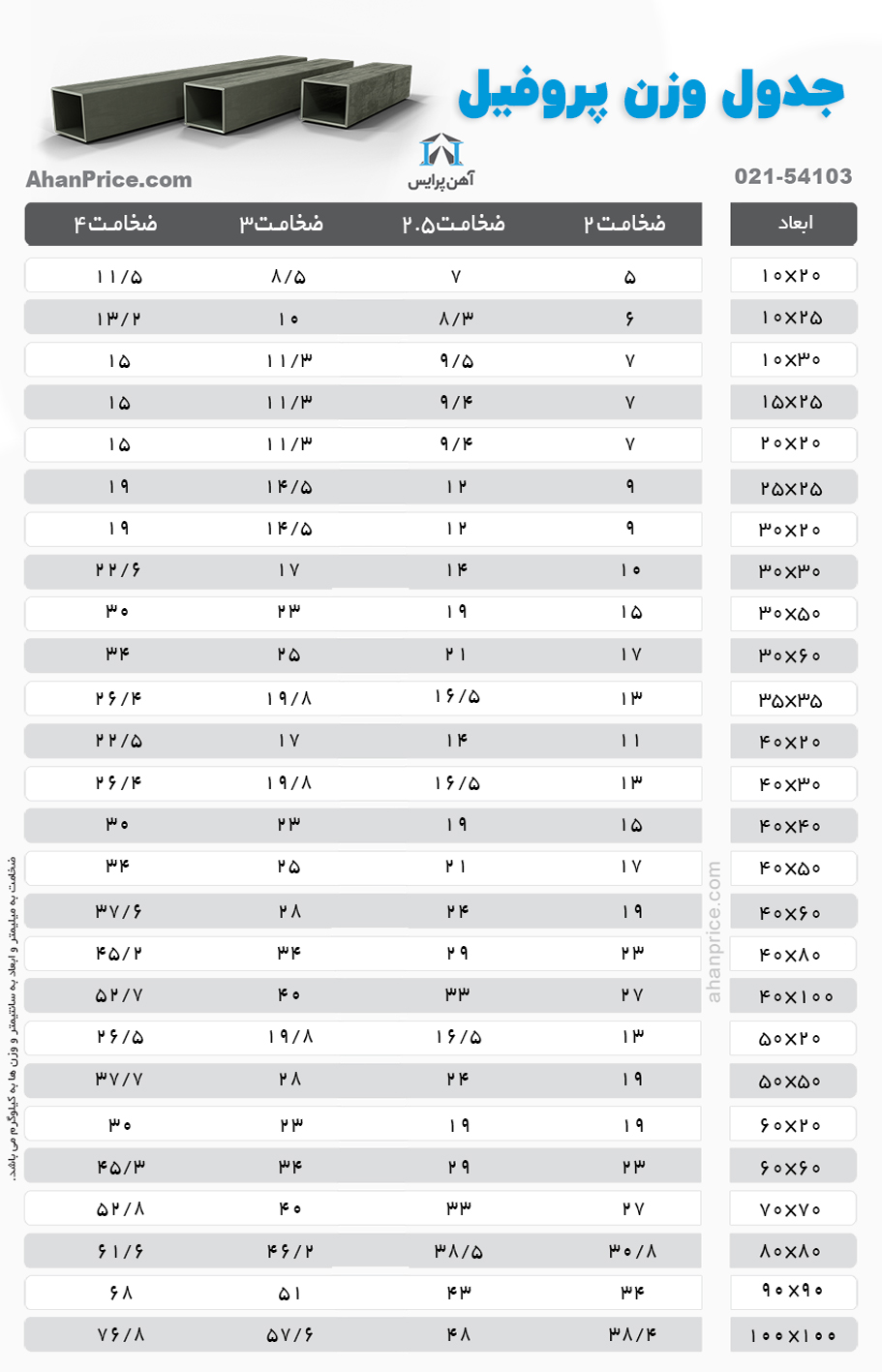

جدول وزن پروفیل

ابعاد	ضخامت2	ضخامت2.5	ضخامت3	ضخامت4
10×20	5	7	8/5	11/5
10×25	6	8/3	10	13/2
10×30	7	9/5	11/3	15
15×25	7	9/4	11/3	15
20×20	7	9/4	11/3	15
25×25	9	12	14/5	19
30×20	10	14	17	22/6
30×30	10	14	17	22/6
30×50	15	19	23	30
30×60	17	21	25	34
35×35	13	16/5	19/8	26/4
40×20	11	14	17	22/5
40×30	13	16/5	19/8	26/4
40×40	15	19	23	30
40×50	17	21	25	34
40×60	19	24	28	37/6
40×80	23	29	34	45/2
40×100	27	33	40	52/7
50×20	13	16/5	19/8	26/5
50×50	19	24	28	37/7
60×20	19	19	23	30
60×60	23	29	34	45/3
70×70	27	33	40	52/8
80×80	30/8	38/5	46/2	61/6
90×90	34	43	51	68
100×100	38/4	48	57/6	76/8

اهمیت و کاربرد جدول وزن پروفیل

جدول وزن قوطی ، جدولی است که وزن دقیق انواع مختلف پروفیل را با توجه به ابعاد (طول، عرض و ضخامت) و جنس آنها مشخص می‌کند. این جدول برای مهندسان، طراحان، سازندگان و خریداران محصولات فولادی از اهمیت بسیار بالایی برخوردار است.

چرا جدول وزن پروفیل مهم است؟

استفاده از جدول وزن قوطی از جهات مختلفی حائز اهمیت است و کاربردهای متعددی دارد، در ادامه به اهمیت استفاده از جدول وزن پروفیل اشاره می‌شود.

محاسبات دقیق مهندسی: در طراحی سازه‌های فلزی، محاسبه دقیق وزن اجزای مختلف از جمله قوطی پروفیل برای اطمینان از استحکام و ایمنی سازه ضروری است. جدول وزن پروفیل به مهندسان کمک می‌کند تا وزن دقیق هر قطعه را محاسبه کرده و بارهای وارده بر سازه را به درستی تخمین بزنند.
برآورد هزینه دقیق: با استفاده از جدول وزن قوطی، می‌توان وزن کل مواد اولیه مورد نیاز برای یک پروژه را محاسبه کرد و بر این اساس، هزینه دقیق پروژه را برآورد نمود. این امر به پیمانکاران کمک می‌کند تا پیشنهاد قیمت دقیق‌تری به کارفرمایان ارائه دهند.
خرید دقیق مواد اولیه: با استفاده از جدول وزن پروفیل، می‌توان مقدار دقیق قوطی مورد نیاز برای یک پروژه را محاسبه کرد و از خرید اضافی یا کمبود مواد اولیه جلوگیری نمود. این امر باعث کاهش هزینه‌ها و جلوگیری از اتلاف منابع می‌شود.
کنترل کیفیت: با مقایسه وزن واقعی قوطی‌های خریداری شده با وزن مشخص شده در جدول وزن پروفیل، می‌توان از کیفیت و استاندارد بودن محصولات خریداری شده اطمینان حاصل کرد. همانطور که می‌دانید قوطی پروفیل‌ها تحت استانداردهای ملی و بین‌المللی خاصی تولید می‌شوند که در تعیین کیفیت پروفیل نقش بسزائی دارد. طبق این استانداردها هر کارخانه‌ای جدول وزن مخصوص به خود را دارد یا محصولات خود را طبق استاندارد جدول وزن اشتال تولید می‌کند.

کاربردهای جدول وزن قوطی

در سطرهای بالا به اهمیت استفاده از جدول وزن قوطی اشاره شد، در ادامه به صنایعی که از این جدول وزن استفاده می‌کنند و همچنین به نوع کاربرد جدول وزن پروفیل در این صنایع اشاره می‌شود.

صنعت ساختمان: جدول وزن قوطی در ساخت ساختمان‌ها عمدتا برای محاسبه وزن اسکلت فلزی، تیرها، ستون‌ها و سایر اجزای سازه‌ای به کار می‌رود.
صنعت خودروسازی: در این صنعت از جدول وزن پروفیل پروفیل برای طراحی شاسی و سایر قطعات فلزی مورد استفاده قرار می‌گیرد.
صنعت کشتی‌سازی: در ساخت کشتی‌ها، جدول وزن قوطی برای محاسبه وزن سازه و اجزای مختلف آن استفاده می‌شود.
صنعت نفت و گاز: برای ساخت سکوهای نفتی و خطوط لوله نیز جدول وزن پروفیل برای محاسبه وزن سازه‌ها و تجهیزات به کار می‌رود.
صنعت پل‌سازی: از جدول وزن قوطی برای محاسبه وزن عرشه پل و سایر اجزای سازه‌ای مورد استفاده قرار می‌گیرد.

پس از بررسی اهمیت و کاربرد جدول وزن پروفیل، ممکن است این پرسش مطرح شود که در اساس وزن قوطی چگونه و بر چه اساسی تعیین می‌شود یا وزن قوطی به چه عواملی وابسته است، در پاسخ به این پرسش باید گفت فاکتورهایی نظیر ابعاد قوطی(طول، عرض و ضخامت قوطی)، جنس قوطی(نوع فولاد استفاده شده در ساخت قوطی)، چگالی فولاد(چگالی فولاد به دما و ترکیب شیمیایی آن بستگی دارد) از مهمترین عواملی است که در محاسبه وزن قوطی مدنظر قرار می‌گیرد.

نحوه استفاده از جدول وزن پروفیل

برای استفاده از جدول وزن قوطی، ابتدا باید ابعاد دقیق قوطی مورد نظر (طول، عرض و ضخامت) و جنس آن را مشخص کنید سپس با مراجعه به جدول، وزن دقیق هر متر طول قوطی را می‌توان یافت. با ضرب وزن هر متر طول در طول کل قوطی، وزن کل قوطی محاسبه می‌شود. به عنوان نمونه طول هر شاخه قوطی به صورت فابریک 6 متری است، برای محاسبه وزن پروفیل با توجه به ضخامت و ابعاد، مثلا وزن هر متر از پروفیل 2 میل 40*40 را در طول کل پروفیل (6متر) ضرب می‌کنید.

*در برخی موارد، ممکن است وزن قوطی‌های تولید شده توسط کارخانه‌های مختلف با اندکی اختلاف و تلرانس نسبت به جدول وزن استاندارد باشد که این امر طبیعی است. بنابراین، توصیه می‌شود برای اطمینان از دقت محاسبات، وزن قوطی‌ها را به صورت تجربی نیز اندازه‌گیری کنید یا از جدول وزن پروفیل سایت آهن پرایس استفاده کنید.

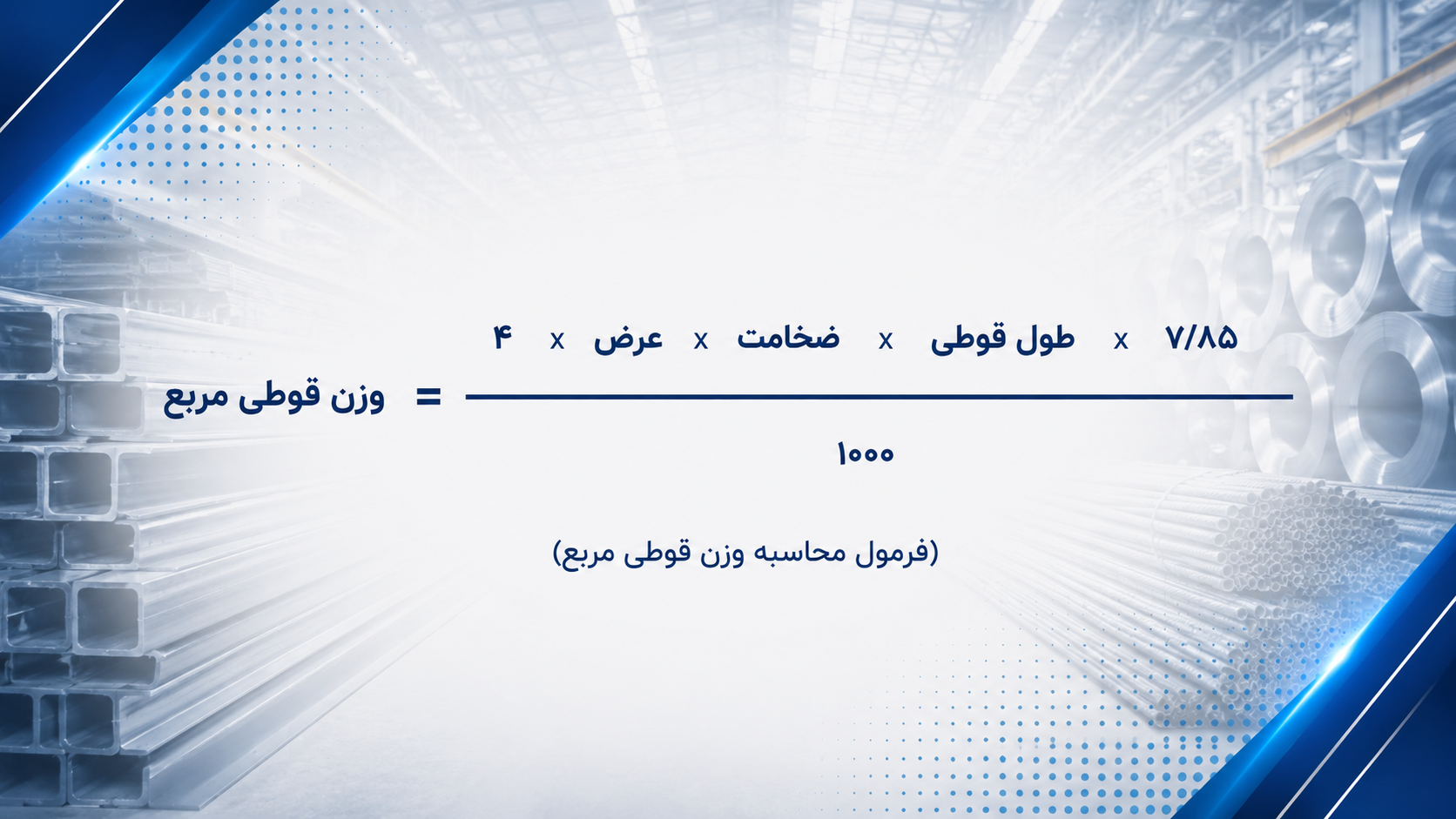

برای محاسبه وزن پروفیل علاوه‌بر جدول وزن پروفیل سایت، می‌توانید از فرمول‌های زر نیز استفاده کنید، فرمول زیر برای محاسبه وزن پروفیل مربعی است:

برای محاسبه وزن پروفیل با سطح مقطع مستطیلی نیز می‌توانید از فرمول زیر استفاده کنید:

1000÷۲*(طول + عرض)* ضخامت * طول شاخه * (چگالی آهن) ۷٫۸۶ = وزن پروفیل مستطیلی

همانطور که اشاره شد، پروفیل با جنس‌های مختلفی مانند آلومینیوم، استیل و ... تولید می‌شود که دارای چگالی متفاوتی با فولاد هستند که در محاسبه وزن پروفیل مدنظر قرار می‌گیرد. در ادامه جدول وزن پروفیل 2 میل با سطح مقطع مربع درج می‌شود.

جدول وزن پروفیل مربعی 2 میلیمتر
ابعاد قوطی مربعی(mm)	وزن در هر کیلوگرم
20*20	1.18
25*25	1.53
30*30	1.78
35*35	2.16
40*40	2.45
45*45	2.81
50*50	3.11
60*60	3.74
70*70	4.38
80*80	5.68

جدول بالا جدول وزن پروفیل مربعی ضخامت 2 میلیمتر است که از جمله پرکاربردترین پروفیل‌های بازار به شمار می‌رود، با استفاده از جدول وزن پروفیل بالا و فرمول‌هایی که درج شد، وزن پروفیل را محاسبه کنید.

پرینت صفحه دانلود جدول

محاسبه وزن پروفیل

ضخامت (میلیمتر):

طول (میلیمتر):

عرض (میلیمتر):

تعداد:

برای بدست آوردن وزن محصول مورد نظر سایز ها را بصورت زیر وارد نمایید. بطور مثال: پروفیل 40*30 با ضخامت 2 میل:

ضخامت: 2

طول: 40

عرض: 30
