سردندهقیمت فلنج گلودار در تاریخ 1405/06/20
امروز 1405/06/20، بازار فلنج گلودار شاهد تغییر قیمت ها به میزان 0 ریال نسبت به روز گذشته بوده است. اگر بودجه محدودی دارید، فلنج گلودار سایز1 ضخامت12 PN16 با 5,700,000 ریال بهترین انتخاب شماست؛ اما برای پروژه هایی با نیاز بالاتر، فلنج گلودار سایز12 ضخامت30 PN16 با 74,000,000 ریال در دسترس است. این اختلاف قیمتی در کنار روند ثابت ثبت شده در 1405/06/20، تصمیم گیری برای خرید را دقیق تر می کند. آهن پرایس نرخ های بازار آهن را به صورت شفاف و لحظه ای در اختیار شما قرار می دهد.

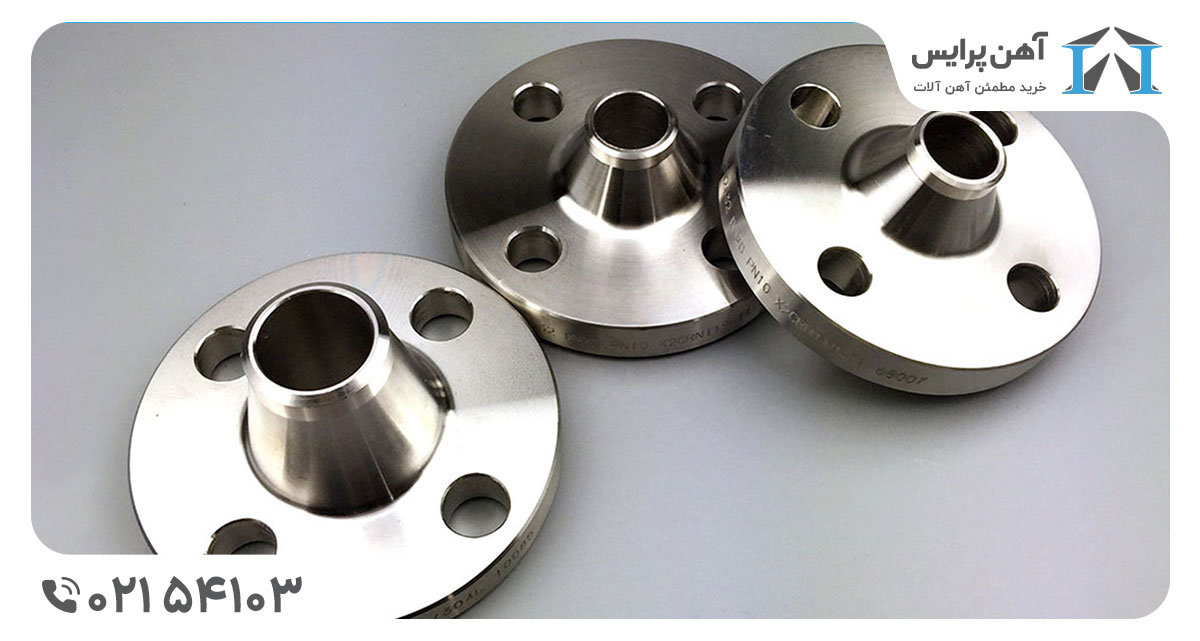

معرفی فلنج گلودار ( Weld Neck Flange )
فلنج ها به طور کلی یک دیسک یا یک صفحه دایرهای هستند که بر روی آن ها تعدادی سوراخ قرار دارد و توسط این سوراخ ها فلنج ها به لولههای دیگر پیچ و مهره می شوند. به طور کلی فلنج ها را بر اساس قسمت انتهایی (End) یا قسمت پیشانی (Face) تقسیم می نمایند. به عبارتی دیگر فلنج گلودار به فلنجی گفته میشود که دارای یک گردن مخروطی شکل است و انتهای آن از نظر شعاع با قطر لوله موردنظر که به آن جوش میخورد، تناسب دارد.
فلنج گلودار یا فلنج جوشی معمولا در قطرهای ۱/۲، ۲، ۳، ۴، ۶، ۸، ۱۰، ۱۲ تا ۲۴ اینچ تولید میشود. فلنج براساس حداکثر فشاری که با افزایش دما تحمل میکند درجههای متفاوتی دارد که در اصطلاح به آن کلاس فلنج میگویند؛ فلنجهای گلودار به کلاسهای 150، 300، 600، 900، 1500 و 2500 تقسیم می شوند. فلنج گلودار فولادی در مدلهای ۱۵۰، ۳۰۰ و ۶۰۰ بیشترین فروش را به خود اختصاص داده و کلاس 400 نیز کمترین فروش را دارد که عمدتا در ایران نیز تولید نمیشود. فلنج جوشی با جنسهای متنوعی تولید میشود که عمدتا شامل استنلس استیل، کربن استیل، آلومینیوم و تیتانیوم است. گفتنی است پرکاربردترین استاندارد برای تولید فلنج در ایران استاندارد ASTM است.
قسمت انتهایی یا End، همان قسمت از فلنج است که به لوله متصل میشود و قسمت پیشانی یا Face، همان قسمت فلنج است که به اتصالات دیگر مانند شیرآلات و … متصل میشود. فلنج گلودار از نوع قسمت انتهایی End است بعضا آنها را فلنج گلودار جوشی نیز می نامند و از نظر ظاهری دارای یک قسمت مخروطی شکل در قسمت انتهایی End هستند. برای اتصال فلنج گلودار به لولهها، بایستی قسمت گردن یا قسمت مخروطی شکل را داخل لوله قرار دهیم و طی فرایند جوش بات ولد (Butt Weld) جوشکاری آنها به لولهها انجام می شود، شایان ذکر است قسمت گردن یا گلویی می بایست از نظر قطر و ضخامت با لوله یکسان باشد که در مسیر حرکت جریان سیال مانعی وجود نداشته باشد و مقدار فشار به اندازه یکسان در لوله تقسیم شود.
انواع فلنج گلودار
فلنج گلودار به طور کلی در دو نوع طراحی مختلف موجود است:
فلنج گلودار صاف (Flat Weld Neck Flange)
این نوع فلنج دارای گردنی صاف است که به راحتی به لوله جوش داده میشود. فلنج گلودار صاف به دلیل طراحی سادهتر و امکان جوشکاری بهتر در برخی کاربردهای صنعتی مورد استفاده قرار میگیرد.
فلنج گلودار مخروطی (Conical Weld Neck Flange)
در این نوع فلنج، گردن فلنج به صورت مخروطی طراحی شده است که اجازه میدهد اتصال محکمتر و مقاومتری با لولهها و اتصالات ایجاد شود. این نوع فلنجها بیشتر در سیستمهای فشار بالا و دماهای بالا استفاده میشوند.
مواد مورد استفاده برای ساخت فلنج گلودار
فلنجهای گلودار معمولا از مواد مختلفی ساخته میشوند تا متناسب با نیازهای مختلف صنعتی، مقاومت کافی را در برابر فشار، دما و خوردگی فراهم کنند. برخی از مواد رایج شامل موارد زیر هستند:
- فولاد ضد زنگ (Stainless Steel): مناسب برای کاربردهای با دمای بالا و مقاوم در برابر خوردگی.
- فولاد کربنی (Carbon Steel): برای کاربردهای عمومی در فشار و دمای متوسط.
- آلیاژهای نیکل: برای محیطهای با شرایط سختتر نظیر محیطهای اسیدی یا دمای بسیار بالا.
- آلیاژهای آلومینیوم: در برخی صنایع خاص مانند صنایع هوایی یا صنایع شیمیایی استفاده میشود.
جنس و متریال
فلنج های گلودار ایران با استاندارد ASTM تولید می گردند. رایج ترین متریال های فلنج گلودار کربن استیل و استنلس استیل یا آلیاژی است، مطرح ترین فلنج های گلودار عبارتند از : فلنج گلودار A105 و فلنج گلودار ST37 ، فلنج گلودار استنلس استیل 316، فلنج گلودار استنلس استیل 304 .
ساختار فلنج گلودار
فلنج گلودار به گونهای طراحی شده است که دارای یک گردن (Neck) استوانهای یا مخروطی است که به طور مستقیم به لوله جوش میشود. این گردن معمولاً با یک لبه ضخیمتر از خود فلنج طراحی میشود که به صورت مستقیم به لوله یا سایر اجزای سیستم متصل میشود.
ویژگیهای ساختاری فلنج گلودار عبارتند از:
- گردن بلند: این گردن به فلنج امکان اتصال محکمتری به لوله میدهد. گردن بلند از محل اتصال فلنج به لوله باعث توزیع یکنواختتر فشار میشود.
- مناسب برای جوشکاری: فلنج گلودار به راحتی به لوله جوش داده میشود. طراحی گردن فلنج این امکان را فراهم میکند که جوش به شکل یکنواخت و مقاوم صورت گیرد، که برای حفظ ایمنی و کارایی در فشارهای بالا حیاتی است.
- پوشش نرم (Smooth Surface): داخل گردن فلنج معمولاً با لایهای صاف و هموار طراحی میشود که باعث کاهش هر گونه اتلاف انرژی در جریان سیالات و کاهش مقاومت در برابر فشار میشود.
کارخانههای تولید کننده فلنج گلودار

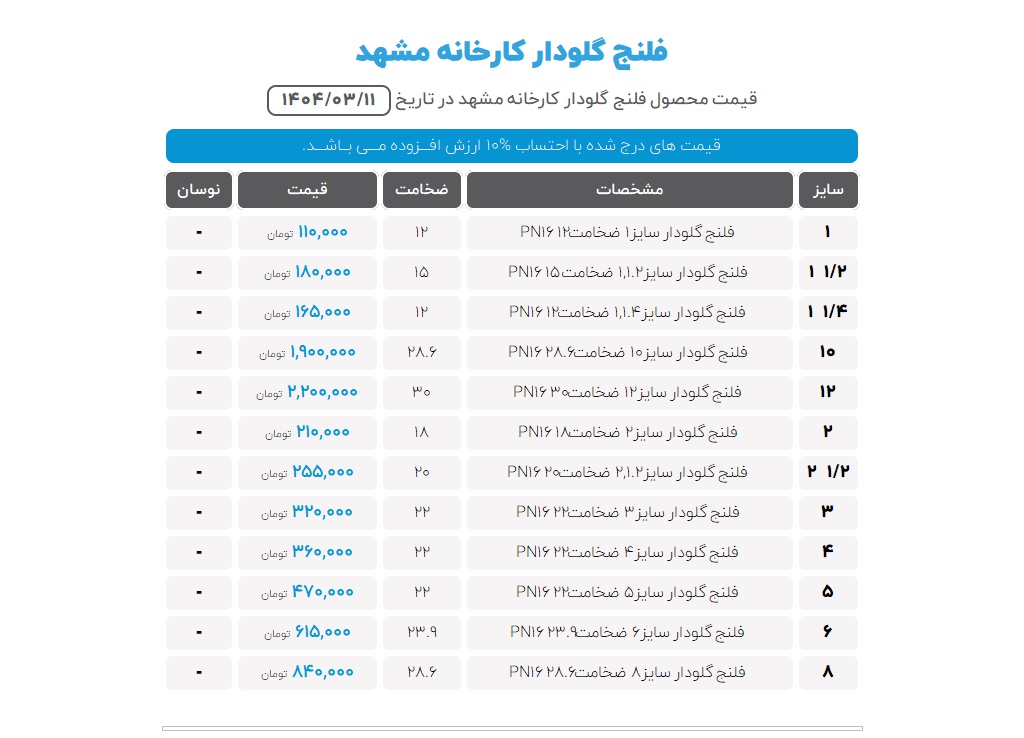

کارخانههای مختلفی در زمینه تولید انواع فلنجها از جمله فلنج گلودار فعالیت میکنند که کارخانه مشهد و ماشینسازی اراک، شرکت کاراپرنیان شرق، فد (FAD)، ملسی (mellesi)، فراری (ferrari) و کرون (crowen) از جمله مهمترین کارخانهها به شمار میرود.

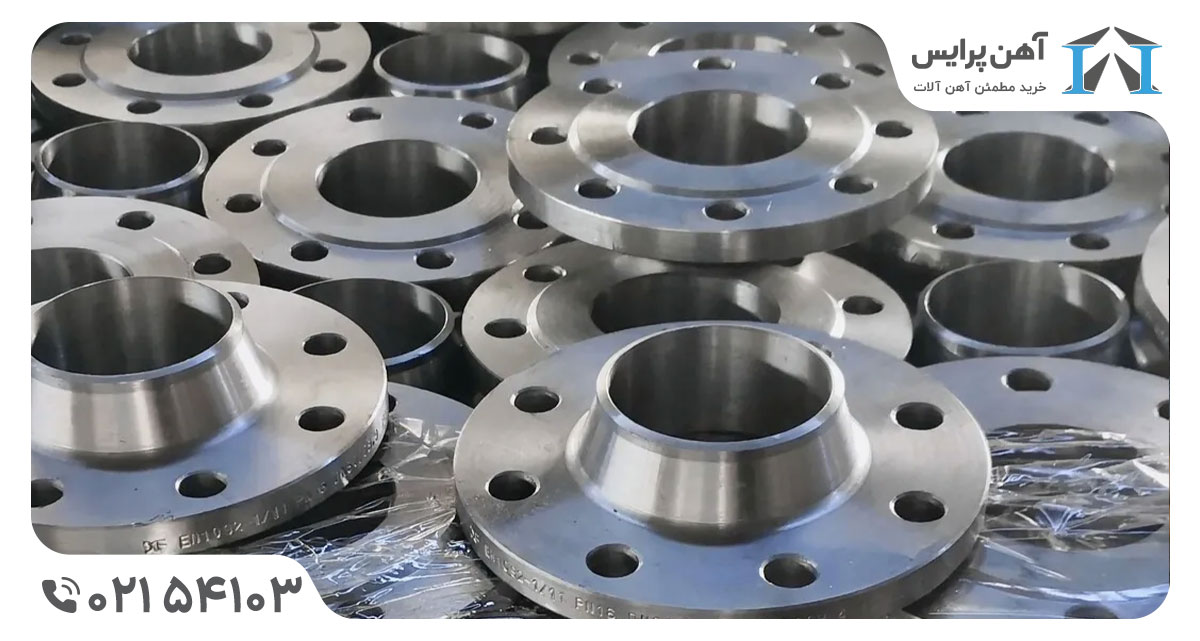

قیمت فلنج گلودار
عوامل متعددی بر قیمت فلنج گلودار موثرند از جمله این عوامل می توان به کیفیت، برند، قیمت سنگ آهن و هزینه تمام شده تولید و... اشاره کرد. توصیه میشود پیش از خرید، نرخ روز فلنج را درسایت آهن پرایس بررسی کنید و برای خرید راحت و مطمئن محصولات فولادی مورد نیاز خود با کارشناسان فروش آهن پرایس در ارتباط باشید. جهت برقراری ارتباط با کارشناسان فروش و مشاوران حرفه ای آهن پرایس میتوانید با شماره 02154103 بگیرید.
قیمت فلنج کلاس 150
فلنج کلاس 150 یکی از پرفروشترین کلاسهای فلنج گلودار است که با آلیاژهای مختلف تولید میشود. فلنج کلاس 150 عمدتا تا سایز 24 اینچ تولید میشود که با استاندارد ASME B16.5 مطابقت دارد.
فلنج کلاس 150 از 26 اینچ به بالا نیز در دو سری A و B تولید میشود که دارای استاندارد ASME B16.47 است. گفتنی است قیمت فلنج کلاس 150 با استاندارد و سایزهای مختلف متغیر خواهد بود.
قیمت فلنج 4 اینچ
فلنج 4 اینچ یکی از کاربردیترین سایزهای موجود در بازار است که عمدتا در تأسیسات ساختمانی، خطوط انتقال انرژی، کارخانه مس و فولاد و ... استفاده میشود.
قیمت فلنج 4 اینچ عمدتا براساس گرید فولاد، برند و کارخانه تولیدکننده، روش تولید،نوع تراش در بازار متغیر است و در صنایع وابسته نیز اثرگذار است.
کاربردهای فلنج گلودار
فلنجهای گلودار به دلیل طراحی خاص خود و مقاومت بالا در برابر فشار و دما، در کاربردهای مختلف صنعتی به کار میروند. برخی از کاربردهای فلنج گلودار عبارتند از:
- صنعت نفت و گاز: فلنج گلودار برای اتصال خطوط لوله و تجهیزات پالایشگاهی استفاده میشود.
- پتروشیمی: در خطوط لوله کشی و اتصالات سیستمهای پتروشیمی و شیمیایی که در آنها فشار و دما بالا است، فلنج گلودار استفاده میشود.
- نیروگاهها: در سیستمهای بخار و انتقال انرژی، فلنج گلودار برای اتصال لولهها و تجهیزات استفاده میشود.
- صنعت کشتیسازی: برای اتصال لولهها و تجهیزات در کشتیها و دیگر شناورها.
- صنعت آب و فاضلاب: برای اتصال لولهها و اتصالات در سیستمهای انتقال آب و فاضلاب.
نحوه خرید فلنج گلودار
هنگام خرید فلنچ گلودار ضروری است برخی نکات مهم را مورد توجه قرار دهیم، به عنوان نمونه ضروری است برخی اطلاعات مانند نام تولیدکننده فلنج، سایز اسمی لوله (قطر خارجی لولهای که فلنج به آن متصل میشود)، کلاس فلنج (مقدار فشار قابل تحمل)، شکل سطح فلنج، ابعاد فلنج، مواد تشکیلدهنده فلنج، کد مربوط به عملیات حرارتی صورت گرفته روی فلنج و کد تولید فلنج بر روی محصول درج شود.
عوامل متعددی بر قیمت روز فلنج گلودار اثر میگذارد که از جمله آنها میتوان به نوع استاندارد محصول اشاره کرد؛ استاندارد این محصول مشخصاتی از جمله نام تجاری تولیدکننده، سایز، اسم آن، میزان قطر خارجی، کلاس و یا مقدار فشار قابل تحمل، مواد سازنده و شکل آن شامل میشود.
فلنج گلودار به دلیل طراحی مقاوم، استحکام بالا و قابلیت جوشکاری مناسب در فشارها و دماهای بالا، یکی از انتخابهای اصلی در صنایع سنگین و حساس است. این فلنجها به ویژه در سیستمهای نفت و گاز، پتروشیمی، نیروگاهها و صنایع دیگر با فشار بالا کاربرد دارند. با اینکه فلنج گلودار هزینه و نیاز به تجهیزات جوشکاری خاص دارد، مزایای آن در ایجاد اتصالات مقاوم و ایمن، استفاده در فشار و دماهای بالا، و طول عمر بالا باعث شده است که همچنان یکی از پرکاربردترین انواع فلنج در صنعت باشد.
